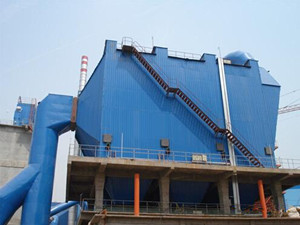

華康中天烘干機專用靜電除塵器是應用在水泥廠回轉窯式烘干機配套的一種靜電除塵設備。這種烘干機專用靜電除塵器在結構和性能上比以前的CDLG靜電除塵器有很大的提高和改進。通過河北省升級的鑒定并廣泛的應用在水泥廠的除塵中，得到客戶信賴。
烘干機靜電除塵器的技術參數：
|
技術參數/電除塵器型式 |
CJHA1-2.31/6 CJHB1-2.31/6 |
CJHA2-4.62/12 CHJB2-4.62/12 |
CJHA3-6.04/12 CJHB3-6.04/12 |
CJHA4-6.93/18 CJHB4-6.93/18 |
|
電場有效斷面積m 2 |
2.31 |
2×2.31=4.62 |
2×3.20=6.40 |
2×3.47=6.94 |
|
電場尺寸（長×寬×高）（mm） |
3946×2420×17589 |
7306×2120×17589 |
7606×2650×17615 |
8628×4450×17815 |
|
氣體量（m 3 /h） |
10500 |
21000 |
26000 |
34000 |
|
電場風速m/S |
1.27 |
1.27 |
1.2 |
1.35 |
|
氣體在電場停
|
5.54 |
6.46 |
7.07 |
6.03 |
|
通 道 寬
|
700 |
700/700 |
800/800 |
700/700 |
|
通 道 數（一電場/二電場）個 |
6 |
6/6 |
6/6 |
9/9 |
|
總有效收塵面積（m 2 ） |
79.2 |
158.4 |
181 |
237.6 |
|
電暈_型式每排根數 |
芒刺×1 |
芒刺×1 |
芒刺×1 |
芒刺×1 |
|
每電場電暈線有效長度 |
37.2 |
2×37.2 |
2×42.9 |
2×55.8 |
|
允許高含塵濃度（mg/m 3 nd） |
30 |
30 |
30 |
30 |
|
出口排放濃度（mg/m 3 nd） |
<150 |
<150 |
<150 |
<150 |
|
設計除塵效率（%） |
99.7 |
99.7 |
99.7 |
99.7 |
|
所配高壓供電機組（一電場/二電場） |
CK型或GJX型- |
CK型或GJX型- |
CK型或GJX型- |
CK型或GJX型- |
|
電壓×電流（KV×mA）（臺） |
100×20 1 |
100×20/100×200 2 |
120×30/120×30 2 |
120×30/120×30 2 |
|
振打電機型號（臺） |
B-0.5 0.5KW
|
B-0.5 0.5KW
|
B-0.5 0.5KW
|
B-0.5 0.5KW
|
|
卸灰閥尺寸及傳動 （臺） |
300×300JTC561 1 |
300×300JTC561 2 |
300×300YCJ561 2 |
300×300YCJ561 2 |
|
熱風清掃裝置通風機型式 |
T4-72
|
14-72 NO
|
14-72 NO 3A
|
14-72 NO 3A
|
|
電阻加熱器型式（個） |
SRQ4-220V
|
SRQ4-220V
|
SRQ4-220V
|
SRQ4-220V
|
|
設備總重量（噸） |
9.85 |
19.85 |
20.83 |
28.19 |
|
備 注 |
適用于Ф15×12m烘干機（烘粘土、礦渣、鐵粉、煤粉等） |
適用于Ф2.2×12m烘干機（烘干物料同左等） |
適用于Ф2.2×14m烘干機（烘干物料同左） |
適用于Ф2.4×18m或Ф2.8×18m烘干機（烘干物料同左） |
硅高壓整流器的作用是將輸入可控電壓進行升壓、整流，向電場輸送直流高壓。 除塵器本體為立式蜂窩方管道結構，多個并列的方管道為收塵_，方管道中心為電暈線。在電除塵器本體的陽_板（收塵_）和陰_線（電暈線）間施加負高壓直流電壓時，便在陽_板和陰_線間產生一種不均勻高壓電場，當施加電壓足夠時，陰_線附近產生電暈放電，形成大量的電子和正負離子，當含塵煙氣通過電場時，粉塵吸附離子或電子而荷電，荷電粉塵在電場力作用下，向異_移動，到達收塵_板（陽_板）的粉塵在電場力和粉塵粘力的作用下沉積在其上面，并向_板釋放其電荷，收塵_板上的粉塵達到_厚度時，通過定時振打陽_板的方式或粉塵堆積后的自重自動剝離落于集灰斗內，經電動液壓鎖氣門自動排出。 上述過程不斷的進行，從而達到煙塵的凈化。
